、一、產(chǎn)品介紹:
QK-6990AB灌封膠是一款防塵較好，導熱阻燃加成型灌封膠。具有抗冷熱變化、耐高低溫（在-40－150℃長期保持彈性和穩(wěn)定）、抗紫外線、耐老化、絕緣、防潮、抗震、抗漏電和耐化學介質(zhì)等性能。固化過程中及固化后不收縮，對電子零部件有著很好的保護功能（如：防震、抗擠壓和抗老化等保護功能）。良好的阻燃性，阻燃性能達到UL94-V0級。不含有對電子電器及人體有害的物質(zhì)，已獲得具有第三方檢測機構(gòu)的ROHS認證。
二、二、典型用途 :
用于有大功率電子元器件，對散熱和耐溫要求較高的模塊電源和線路板的灌封保護。如開關(guān)電源、驅(qū)動電源、汽車HID燈模塊電源、汽車點火系統(tǒng)模塊電源、家電控器、新能源汽車DC-DC等。
三、三、使用工藝：

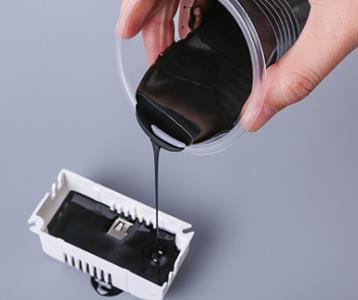

1、使用前A/B分別攪拌均勻。按1：1配比稱量兩組份放入混合罐內(nèi)攪拌混合均勻，誤差不能超過3%，否則會影響固化后性能。
2、將混合好的膠料灌注于需灌封的器件內(nèi)，一般可不抽真空脫泡，若需得到高導熱性，建議真空脫泡后再灌注。室溫或加熱固化均可。膠的固化速度與固化溫度有很大關(guān)系，在冬季需很長時間才能固化，建議采用加熱方式固化，80℃下固化15－30分鐘，室溫條件下一般需6-8小時左右固化。
3、環(huán)境溫度對HC-620-10LG A/B混合后的操作適用期有一定影響。環(huán)境溫度較高時操作適用期有所縮短。
四、四、注意事項：
1、膠料應密封貯存?；旌虾玫哪z料應一次用完，避免造成浪費。
2、本品屬非危險品，但勿入口和眼。
3、長時間存放后，膠中的填料會有所沉降。攪拌均勻后使用，不影響性能。
4、膠液接觸以下化學物質(zhì)會使不固化：
1） N、P、S有機化合物。
2） Sn、Pb、Hg、As等離子性化合物。
3） 含炔烴及多乙烯基化合物。
五、五、包裝規(guī)格：
50Kg/套。（A組份25kg+B組份25kg）
六、六、貯存及運輸：
1、本產(chǎn)品的貯存期為6個月（25℃）。
2、此類產(chǎn)品屬于非危險品，可按一般化學品運輸。
七、七、固化前后技術(shù)參數(shù)：
|
|
測試項目
|
參考標準
|
參考范圍
|
|
固
化
前
|
外 觀
|
目測
|
黑色
|
白色
|
|
粘度 （cps，25℃）
|
GB/T 2794-1995
|
4500±500
|
4500±500
|
|
操
作
性
能
|
雙組分混合比例（重量比）
|
使用體系實測
|
A:B=1：1
|
|
混合后的比重
|
GB/T 6750-2007
|
1.65±0.1
|
|
表干時間 （min，25℃）
|
GB/T 13477.5-2002
|
90-120
|
|
固化時間 （h，25℃）
|
使用環(huán)境實測
|
24
|
|
固
化
后
|
硬 度(shore A)
|
GB/T 531.1-2008
|
70±5
|
|
導 熱 系 數(shù) [W（m·K）]
|
ASTM D5470-06
|
0.75±0.1
|
|
介 電 強 度（kV/mm）
|
GB/T 1695-2006
|
≥15
|
|
介 電 常 數(shù)（1.2MHz）
|
GB/T 1693-2007
|
3.0～3.3
|
|
體積電阻率 （Ω·cm）
|
GB/T 1692-2008
|
≥1.0×1014
|
八、千京特別聲明：
本文中所列數(shù)據(jù)由我司研發(fā)中心測試員在恒溫實驗室采用專業(yè)檢測手法及精密的測量設(shè)備實測所得，是真實可靠的。對于其他公司和個人用非專業(yè)檢測手法及非精密的測量設(shè)備測試所得的數(shù)據(jù)，作為本產(chǎn)品的貯存和使用依據(jù)，并因此帶來直接或間接的損失，我司概不負責。
本文中所論述的各種生產(chǎn)工藝或化學成份都不能被理解為這些產(chǎn)品可以被其他人隨便使用和擁有。
建議用戶在產(chǎn)品使用前可參考本文中提供的檢測方法及測試數(shù)據(jù)進行對比測試和實配測試。
廣告
