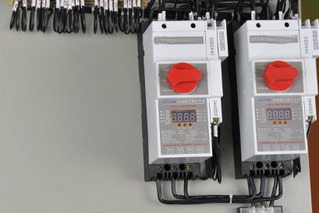

HJKB0N 可逆型電動機控制器 1 、用途 HJKB0N 可逆型控制與保護開關電器主要用于交流 50Hz(60Hz), 額定電壓至 690V, 額定電流自 0.16A 至 100A 的電力系統，實現對電動機的可逆或雙向控制以及短路、智能、過流、斷相等各種保護。 本產品是上海何晶電器有限公司設計與生產的第三代產品。 2 、主要特征 2.1 為國內{dy}代集成化的可逆或雙向控制與保護電器系列產品：在單一結構形式的產品上實現可逆或雙向控制以及短路、智能、過流等各種保護。 2.2 以新型的多功能電器 "HJKB0 系列控制與保護開關電器 " 作為主開關，采用模塊化的結構型式，集成了斷路器（熔斷器）、接觸器、智能或過流保護繼電器、斷相保護繼電器等電器元件的主要功能，實現集成化的內部協調配合保護，適用于對電動機的可逆或雙向控制轉換與各種保護。 2.3 具有面板指示及機電信號報警輔助觸頭模塊。 2.4 選配的 HJKB0N 產品內部均有可靠的機械聯鎖，外部接線可實現電氣聯鎖，確保了產品的運行可靠性。 3 、型號及其含義 3.1 完整的型號包括： 主型號 + 主體額定電流及其短路分?jǐn)嗄芰Φ燃?jí)代號 + 智能控制器代號 + 附件組合方 式代號、控制電源電壓及其派生代號 3.2 各部分的含義如下： 5 、產品型式 5.1 HJKB0N 可逆型控制與保護開關電器以 HJKB0 作為主開關，內部帶有機械聯鎖 , 帶四常開四常閉輔助觸頭和二種報警信號觸頭 (F322 ＋ L12) 或帶五常開三常閉輔助觸頭和二種報警信號觸頭 (F322 ＋ L21) 和電氣聯鎖?？蓪?shí)現可逆或雙向控制轉換與各種保護功能。 5.2 HJKB0N 可組裝成 XBK1 系列保護控制箱， XBK1 系列保護控制箱內主要構成 : KBON 帶指示燈、按鈕和外引接線端鈕，組成 1 回路。 7 、主要參數 7.1 兩個框架：代號分別為 C ； D 。 7.2 極數：三極 7.3 主體額定電流等級： 12A 、 16A 、 18A 、 32A 、 45A 、 63A 、 100A 。 7.4 可配備的智能脫扣器整定電流范圍：最小整定電流 0.16A ，{zd0}整定 電流 100A 。 7.5 短路保護分?jǐn)嗄芰Φ燃?jí)（ 380V 、 Ics ）：經濟型（ C ）為 35kA ，標準型（ Y ） 50kA ，高分?jǐn)嘈停?H ） 80kA 。 7.6 預期短路電流下的分?jǐn)鄷r(shí)間為 2 ～ 3ms, 限流系數 0.2 以下。 8 、智能脫扣器的型式 智能脫扣器（分 M 、 P 、 F 、 L 等類別）； 電子型控制器（帶漏電保護）； 直通型（無保護）； 智能控制器（包括通訊接口）。 9 、 HJKB0N 適用的領域 適用于為冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域及現代化建筑中的泵、風機等需要正反轉的電動機負載。 10 、模塊和附件的種類與用途 主體：具有短路保護（類似 MCCB 及熔斷器的短路保護功能）、自動控制（類似接觸器的遠程控制功能）、就地操作與指示功能。 智能脫扣器：具有智能、斷相和過流保護功能，整定電流值包括熱智能反時限、過流（大智能）瞬時或定時限整定電流值均可調。按原理和用途分為多種使用類別與電流規格。 輔助觸頭（機械無源常開和常閉）：與主電路觸頭聯動，實現電氣控制與指示功能。按觸頭對數分為多種規格。 信號報警觸頭：與操作機構聯動，具有工作狀態及故障原因指示功能。具有多種規格，可按用途選用。 保護控制箱：將 HJKB0N 產品及其必要的附件模塊置于其中，帶指示燈、按鈕和外引接線端鈕，組成 XBK1 系列保護控制箱，提高防護等級。按防護等級分為多種型式與規格。 面板操作機構：安裝于成套裝置的抽屜面板上，不需開啟即可對 HJKB0N 進行就地操作，包括接通、分?jǐn)?、再扣、?fù)位。具有各種安裝方向的不同型式與規格。 11 、 HJKB0N 的特點 與分離電器構成的系統相比 11.1 集成化、減少設計人員的工作量 HJKB0N 集成了塑殼斷路器（熔斷器）＋接觸器＋熱繼電器＋輔助電器等分離元件的主要功能，解決了元件之間的保護與控制特性匹配問題，只要根據負載功率或電流即可正確選擇單一產品代替以往的包括自電源進線至負載端的各種電器，不需降容選用；大大減輕了設計人員的工作量。 11.2 高的運行可靠性和系統的連續運行性能 HJKB0N 帶有機械聯鎖和電氣聯鎖，動作可靠；在分?jǐn)喽搪冯娏骱鬅o需維護即可投入使用，即具有分?jǐn)喽搪饭收虾蟮倪B續運行性能： HJKB0 在進行了分?jǐn)喽搪冯娏髟囼?yàn)后，仍具有不少于 1500 次的 AC-4 電壽命，極大地提高了系統的運行可靠性和系統的連續運行性能。 11.3 配套附件齊全 HJKB0N 的附件可構成完整的控制與保護功能單元，在單一產品上實現協調配合的轉換、控制與保護功能。 11.4 、信號報警觸頭外接方便 HJKB0N 自帶的多組輔助觸頭、信號報警觸頭與其動作機構聯動，在保護箱體的面板或遠程監控中心均能指示工作狀態及故障信號。 11.5 安裝角度靈活 HJKB0N 橫裝、垂直安裝、水平安裝均不影響使用性能。具有分離器件不可比擬的優越性。 11.6 安全可靠、防護等級高 可配備防護等級直至 IP65 的高防護等級外殼，特別適用于工業及民用建筑的地下室、水泵房等潮濕和露天場所。 13 、訂貨舉例： HJKB0N-63/M63/09+06M "HJKB0N" 為可逆型電動機控制器； "63" 為主體額定電流 63A ， "Y" 為短路分?jǐn)嗄芰Φ燃?jí)是標準型，省略； "M" 為不頻繁起動電動機保護類別； "63" 為智能脫扣器額定電流 63A ； "09+06" 為輔助觸頭 5 常開＋ 3 常閉＋故障信號 + 短路信號； "M" 為額定控制電源電壓 220V 。
