摘要：交流電動汽車充電樁，俗稱就是“慢充”，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電機（即固定安裝在電動汽車上的充電機）提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。相當于只是起了一個控制電源的作用的。交流充電樁原理是什么？交流充電樁結構是怎么樣的？下面一起來看看吧！
交流充電樁原理
交流充電樁，本質就是一個帶控制的插座，輸出的是交流電，需要車載充電機自己進行變壓整流，受限于車載充電機功率，一般功率小，3.3和7kw的居多。
交流充電樁功能特點
(1)人機交互界面采用大屏幕LCD彩色觸摸屏，充電可選擇定電量、定時間、定金額、自動（充滿為止）4種模式；顯示當前充電模式、時間（已充電時間、剩余充電時間）、電量（已充電電量、待充電電量）及當前計費信息。
（2）、支持刷卡、掃碼等多種支付方式。
（3）、滿足GB/T 20234.1-2015，GB/T 20234.2-2015，GB/T 18487.1-2015 等新國家標準。
（4）、觸摸彩屏顯示，人機界面友好，易操作、易維護。
（5）、通信接口豐富，兼容所有車輛BMS 協議及充電后臺協議。
（6）、保護功能完善：過壓保護，欠壓保護，過載保護，短路保護，漏電保護等。

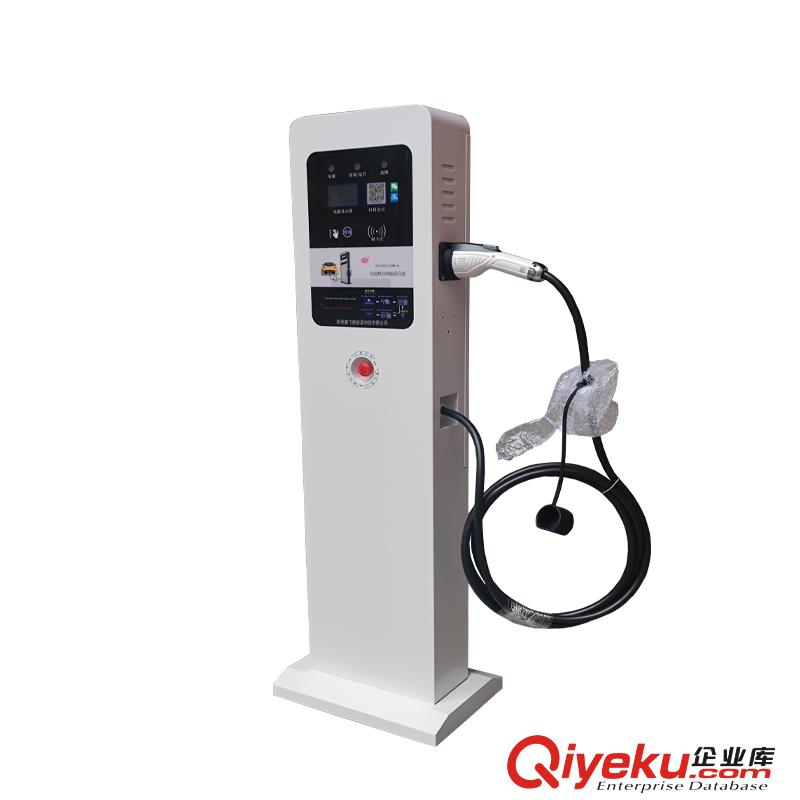

電動交流充電樁的特點(圖1)
直流充電樁和交流充電樁的區別
直流充電樁：直流電動汽車充電站，俗稱就是“快充”，它是固定安裝在電動汽車外，與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC380V±15%，頻率50Hz,輸出為可調直流電，直接為電動汽車的動力電池充電。由于直流充電樁采用三相四線制供電，可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求。
交流充電樁：交流電動汽車充電樁，俗稱就是“慢充”，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電機(即固定安裝在電動汽車上的充電機)提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。相當于只是起了一個控制電源的作用的。
兩者的區別：簡單來說，交流充電樁需要借助車載充電機來充電，直流快速充電樁不需要這個設備。二者在充電速度上差別較大，一輛純電動汽車(普通電池容量)放電后通過交流充電樁充滿需要8個小時，而通過直流快速充電樁僅需要2到3個小時。交流充電樁給電動汽車的充電機提供電力輸入，由于車載充電機的功率并不大，所以不能實現快速充電。
