線路簡便單段恒功率高壓線性icSM2092E替換RM9002E
SM2092E 是一款單通道高精度 LED 線性恒流控制芯片，芯片使
用本司專利的恒流控制技術，可通過外部電阻jq的設定 LED 電流。
芯片集成輸入線電壓補償功能，在額定輸入電壓范圍內，通過
外置電阻調節輸出電流大小，維持輸入功率恒定。
芯片具有過溫調節功能，提升系統應用可靠性。系統結構簡單，
外圍元件少，方案成本低。
單段高壓線性恒流icSM2092E主要特點信息：
本司專利的恒流控制技術
OUT 端口輸出電流外置可調，范
圍 5mA~120mA
芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac
高 PF 方案：PF>0.9
低 PF 方案：PF>0.5，無頻閃
若無特殊說明，環境溫度為 25°C。
注 1：散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。實際應用條件下的熱阻值會與
測試值存在一定差異，使用者可選擇適當?shù)姆庋b與 PCB 布局，以達到理想的散熱表現。
注 2：電流負溫度補償起始點為芯片內部設定溫度 150°C。
應用領域:
LED 球泡燈，筒燈
LED 光源
單段高壓線性恒流icSM2092E 是一款單通道高精度 LED 線性恒流控制芯片，內部集成
LED 恒流控制模塊、OUT 端口高壓驅動模塊等
功能模塊，可通過外部電阻jq的設定 LED 電流。芯片集成了線電壓補償功能，在額定輸
入電壓范圍內，通過外置電阻調節輸出電流大小，維持輸入功率恒定。
有需要訂購的請聯系深圳市鉦銘科電子，免費拿樣，提供方案技術支持!!!
單段高壓線性恒流icSM2092E輸出電流
SM2092E 在未啟動線電壓補償功能前，OUT 端口輸出電流計算公式： ?
VREXT ? 0.55V (A)
IOUT Rext Rext(Ω)
。當線電壓補償功能啟動后，SM2092E OUT 端口輸出電流通過 VT 端口隨電網電壓的變化
自動進行調整。
輸入線電壓補償
SM2092E 通過 VT 端口檢測輸入電壓的變化，當輸入電壓升高時，減小輸入電流；當輸入
電壓降低時，增大輸
入電流，故可使系統輸入功率不隨輸入線網電壓的波動而變化，基本保持恒定。
單段高壓線性恒流ic芯片散熱處理
SM2092E 芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需采用良
好的散熱處理，確保
單段高壓線性恒流icSM2092E芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2092E 襯底的覆銅面積；
3）增大整個燈具的散熱底座
若系統輸出功率過大導致芯片溫度高時，可以采用多顆 SM2092E 芯片并聯使用。
花兒財經--,比特幣區塊鏈信息技術
過溫調節功能
單段高壓線性恒流icSM2092E當LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，
降低 LED 使用壽命。單段高壓線性恒流icSM2092E 集成了溫度補償功能，當芯片內部達
到 150oC 過溫點時，芯片將會自動減小輸出電流，以降低燈具內部溫度。
單段高壓線性恒流icSM2092E產品高PF恒功率應用
． LED 燈串電壓建議控制在 210V 到 240V 之間，系統工作{zy}化。
2． 通過改變 R1 電阻值，調整輸出工作電流值。
3． R2、R3 為系統 VT 腳檢測電阻，R2 建議取值 510K，R3 根據實際調試而定。
4． R4 和 C1 是 VT 腳濾波器件，R4 建議取值 100K，C1 建議取值 1uF。
5． C2 為 VDD 電容，是 EMI 器件，需 EMI 認證時，C2 電容不能??；若無 EMI 要求
，則可省去 C2 電容。
6． 保險絲（或繞線電阻）和壓敏電阻建議保留。

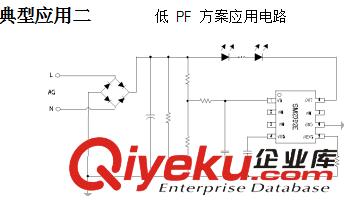

單段高壓線性恒流icSM2092E無頻閃應用
LED 燈串電壓建議控制在 240V 到 260V 之間，系統工作{zy}化。
2． 通過改變 R1 電阻值，調整輸出工作電流值。
3． R2、R3 為系統 VT 腳檢測電阻，R2 建議取值 510K，R3 根據實際調試而定。
4． R4 和 C1 是 VT 腳濾波器件，R4 建議取值 100K，C1 建議取值 1uF。
5． 保險絲（或繞線電阻）和壓敏電阻建議保留。
單通道LED恒流驅動控制芯片，可直接驅動高壓LED燈串，輸出電流由外接Rext電阻設置，
輸出電流范圍在5mA~120mA，且輸出電流恒定在設定值。芯片系統結構簡單，外圍元器件
極少，線路簡單。特性 外圍電路簡單，無需磁性元件 多芯片串聯或并聯應用? ◆
芯片可與LED共用PCB板 ◆ LED電流可外部設定 ◆ 芯片應用線路無EMI問題 ◆ 內置
400V高壓MOS ◆ 芯片具有過溫調節保護功能
應用領域
◆ LED日光燈管T5/T8/T10… ◆ LED球泡/玉米/蠟燭… ◆ 其它小功率的LED照明
